Arkadaşlar herkese merhabalar,

Dün aynanın altındaki ampülleri değiştirmeye çalışırken çok fazla uğraştım.
Sizde uğraşmayasınız diyerek, size küçük bir tutorial hazırladım. Basamakları takip ederek aynayı kolayca sökebilir ve hem sinyal, hem de aşağı ışık veren ampullere ulaşabilirsiniz.
Aşağıdaki resimlerin bir kısmı Golf'ün aynasından. Ancak sökülmesi ve parçaları 1e1 aynı olduğu için sıkıntı yok.
(Resimler http://livedoor.2.blogimg.jp sayfasından alıntıdır. Ancak Japoncadır. Ben kendi yorumlarımla paylaşacağım.)

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Öncelikle vidalarımızı ve çıkardığımız parçaları kesinlikle sağa sola atmıyoruz. İşlemleri yaparken mümkün olduğunca yumuşak hareketler yapıyoruz.

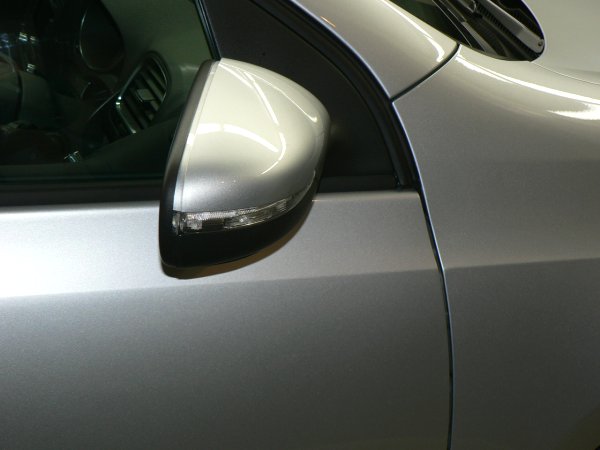

Arkadaşlar bu aynamızın normal görüntüsü.

Aynamızı alt tarafından tutup ittirerek ters tarafa doğru katlıyoruz.

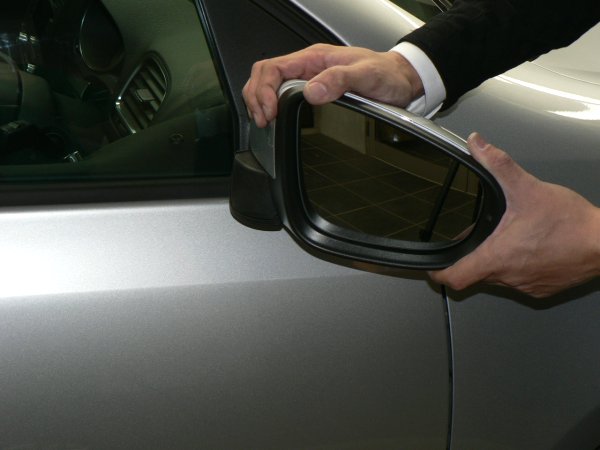

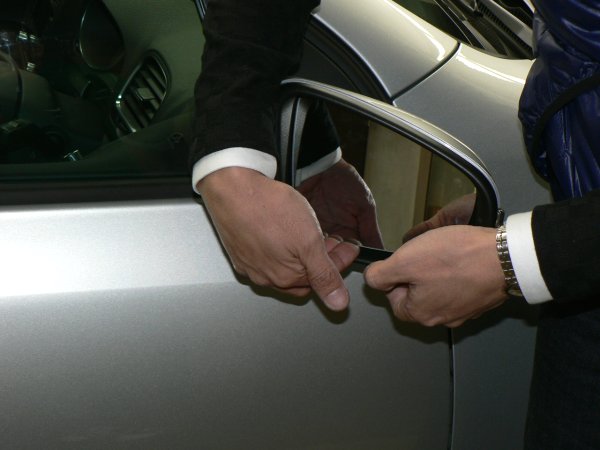

Öncelikle aynayı içeriden ayna kontrolünden en yukarı kaldırıp aşağıda parmağımızın girebileceği bir boşluk yaratmış oluyoruz. Daha sonra aynanın orta kısmından tutup kendimize çekiyoruz. Kenarlardan çekerseniz. Aynanız kırılabilir. Ortadan çektiğiniz zaman bir sorun olacağını sanmıyorum. Kısacası arka taraftaki aynanın desteğini hissetmeniz lazım çekmeden önce.

Dikkat etmeden çekerseniz işte bu oluyor. (Bu benim aynam maalesef. Bugün değiştirdim yenisiyle.

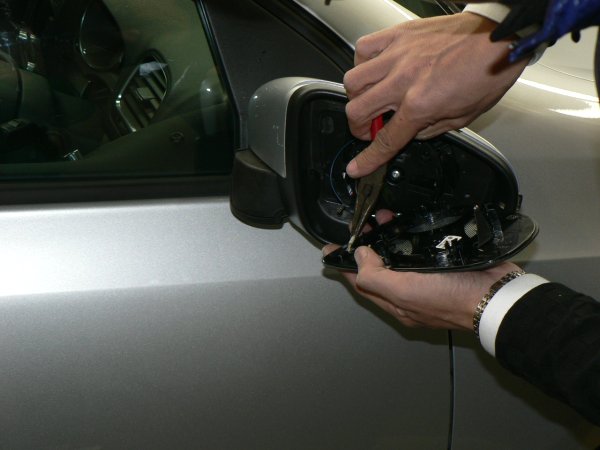

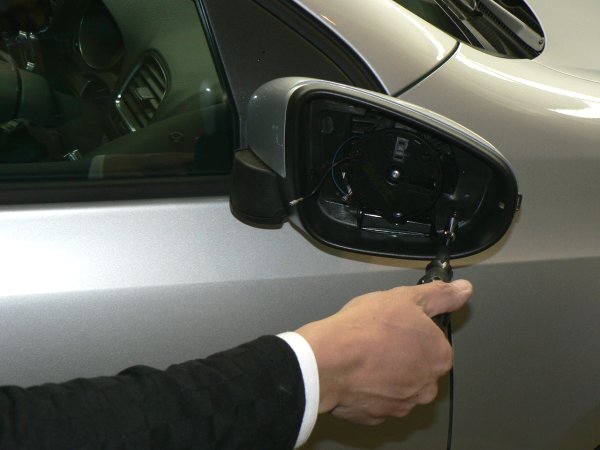

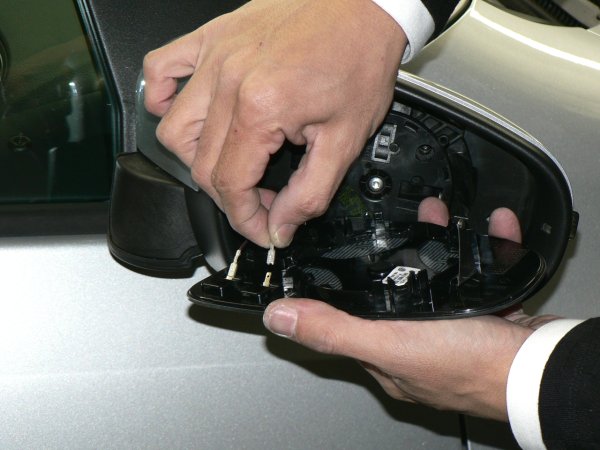

Aynayı çıkardıktan sonra üst köşesinde bulunan resistans kablolarını söküyoruz. Elle de sökmek mümkün ancak kopma ihtimalini engellemek için pense veya kargaburun kullanmanız tavsiye edilir. Bu işlemden sonra aynayı çizilmeyecek ve düşmeyecek bir yere koyuyorsunuz.

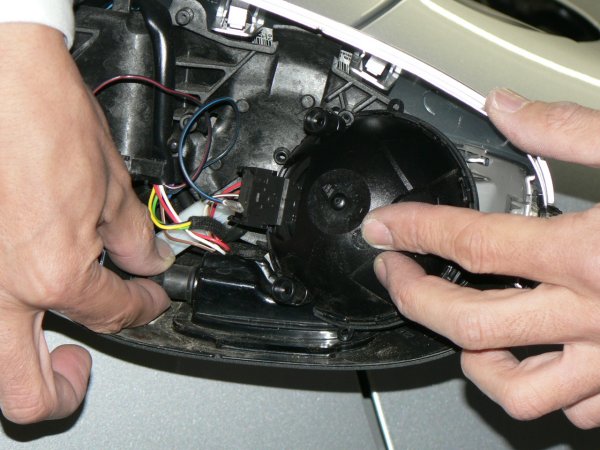

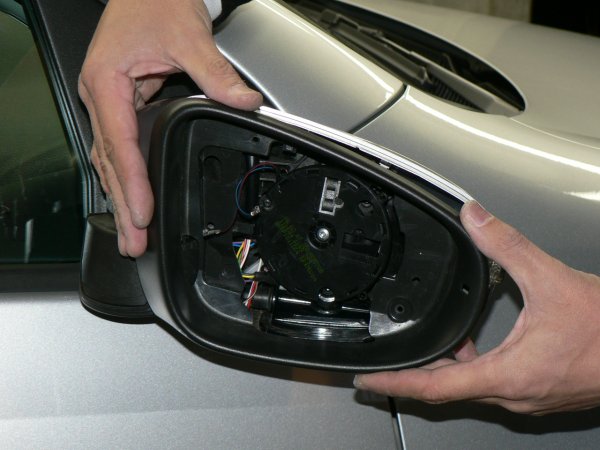

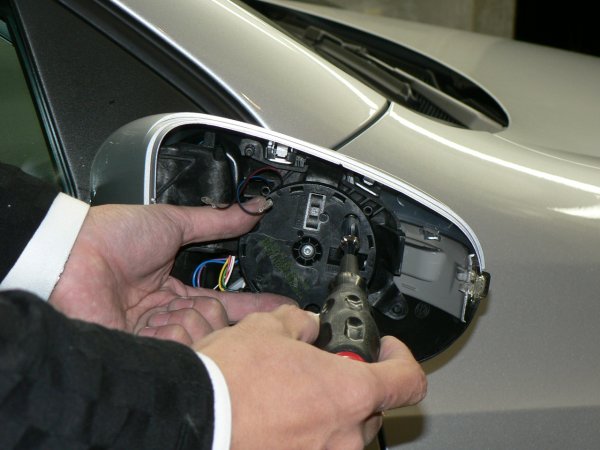

Ortadaki parça aynının motoru. Üzerinde 3 tane küçük, 1 tane büyük vida var. Bunları sökebilmek için elinizde Torx bulunması gerekiyor. Ancak maalesef numarasını bilmiyorum. Ortadaki vidanın üzerinde 1 de yay parçası var. Bu vidaları karışmayacak ve kaybolmayacak bir yere kaldırıyoruz. Parçanın vidalarını çıkardıktan sonra arkadaki soketide sökerek tamamen ayırabilirsiniz. Ama ayırmadan da devam etmeniz mümkün. Ben şahsen çıkarmadan devam ettim.

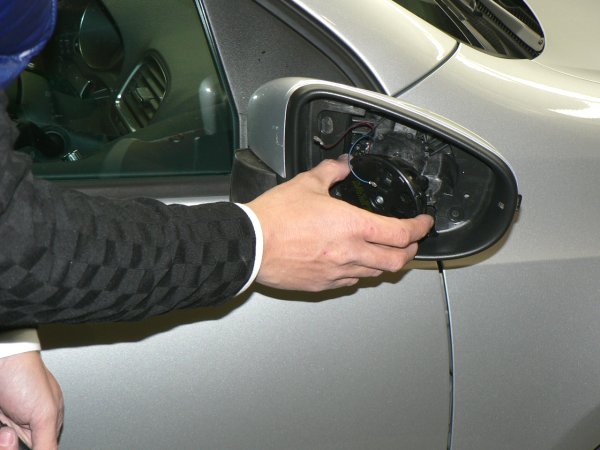

Motorun çıktığını görebilirsiniz.

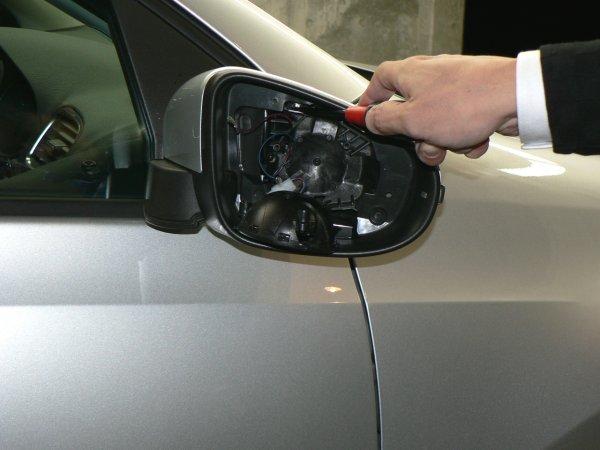

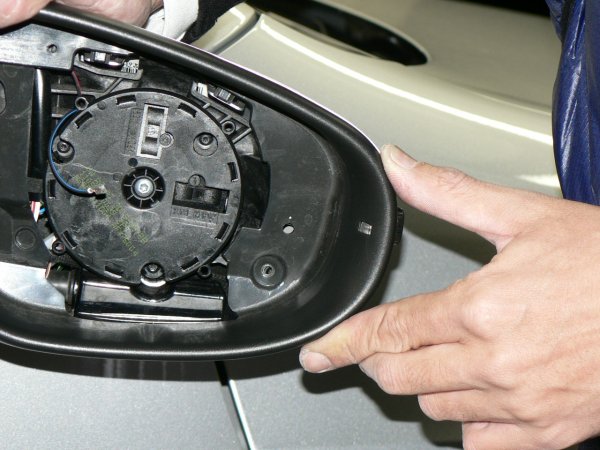

Motoru söktükten/ayırdıktan sonra, şimdi plastik çerçeveyi aynadan ayırmamız gerekiyor. Bu parçayı tutan 2 tane vida var. Torxun numarası ve vidalar, diğer ufak vidalarla aynı. Vidalar biraz sıkı olabilir, diş kaptırmamaya dikkat edin. Vidaları kaybolmayacak bir yere kaldırıyoruz.

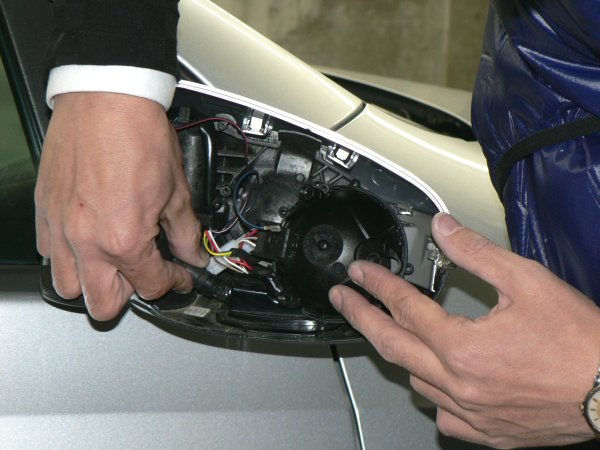

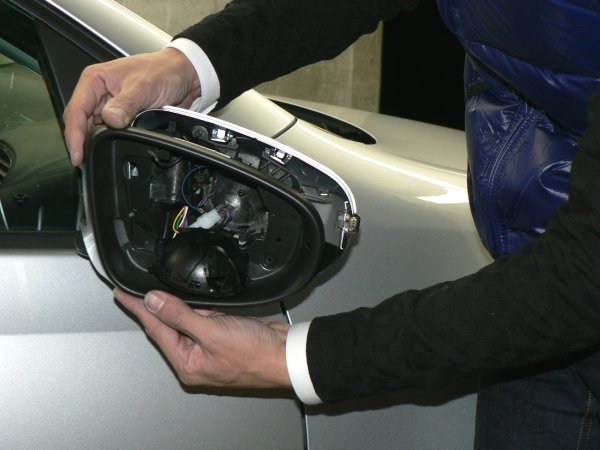

Şimdi sıra çerçeveyi sökmekte. Sinyal ışığını gösteren bu şeffaf parçayı bir tornavida yardımıyla hafifçe geriye kanırtıp plastik parçayı kurtarıyoruz. Ancak fazla ittirmemeye dikkat ediyoruz yoksa kırılabiliyor. Sadece kurtulması yeterli. Daha sonra plastik çerçeveyi kenarlarından kendimize doğru çekerek çıkartıyoruz.

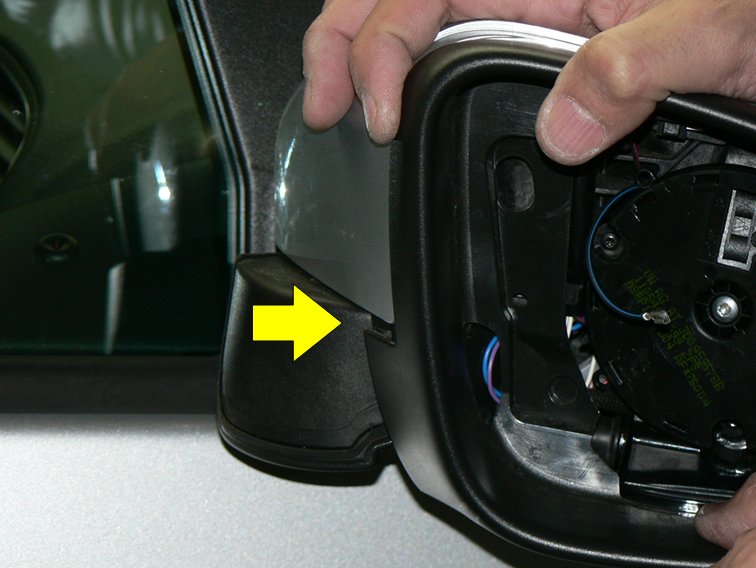

Arabaya taraf olan kısımda bir tırnak daha var. O parçayıda öne çekerek çıkarmaya dikkat ediyoruz.

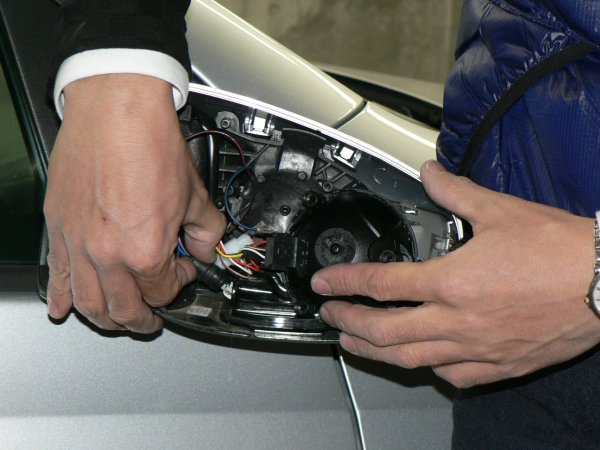

Aşağı tarafta ampülü görüyoruz. Oradaki lastik parçayı yana doğru çekerek çıkartıyoruz.

Yukarıda tarif ettiğim işlemin 2. aşaması bu şekilde.

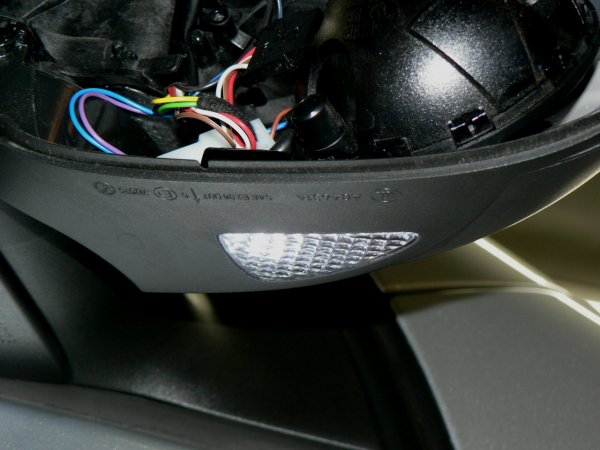

Ampülü zaten çok kolay bir şekilde değiştiriyoruz.

Yeni ledi aynı şekilde içeri ittirip, su almaması için lastik kısmın iyice oturduğundan emin oluyoruz.

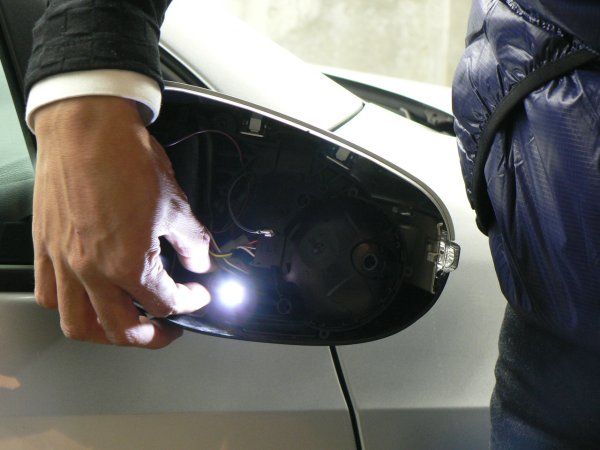

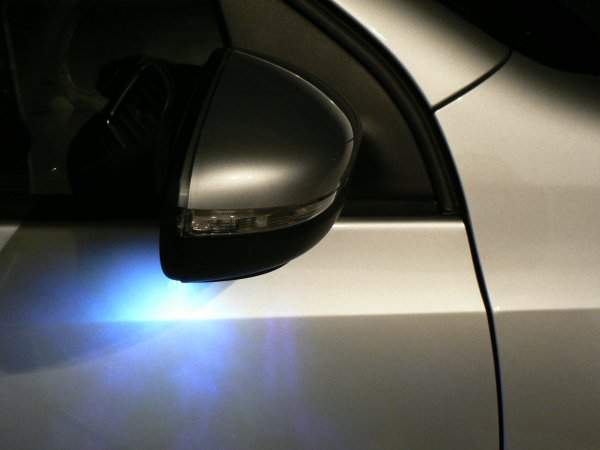

Sonucu bu şekilde oluyor. Benim ledlerim bundan çok daha parlak. Bu sanıyorum normal led.

Motoru çıkardığımız şekilde yerine geri oturtuyoruz. Vidalarken diş kaptırmamaya dikkat ediyoruz.

Çerçeveyi kenarıdaki tırnağı takmayı unutmadan iyice oturtuyoruz.

Şeffaf kısmı düzgünce oturtmaya dikkat ediyoruz. O parça çok hassas o yüzden kırmamaya dikkat ediyoruz.

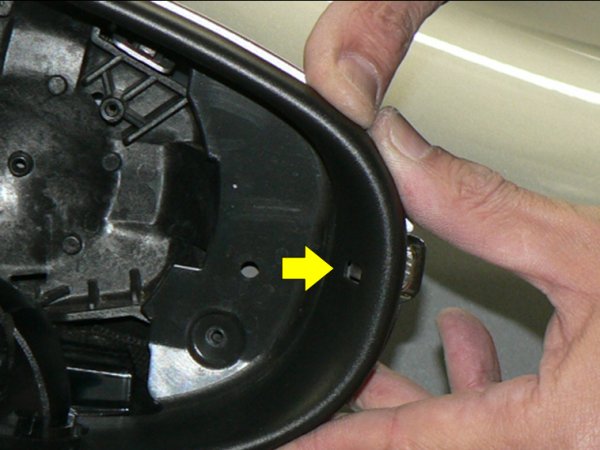

Unutmamamız gereken kısım burası. Ben unuttuğum için tornavidayla kanırtarak oturtmak durumdan kaldım. Neyseki bir sorun olmadı.

Söktüğümüz rezistans kablolarını geri takıyoruz.

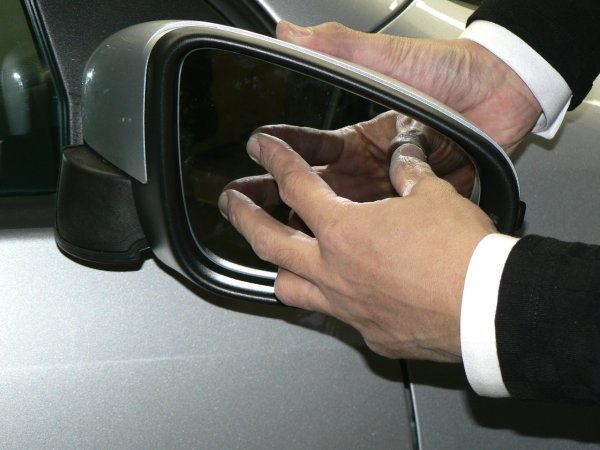

Aynayı ittirerek geri oturtuyoruz. Takması çok daha kolay. Orta kısımdan ittermeye dikkat ediyoruz. Kenarlardan ittirirsek kırılabilir.

Aynamızı yerine ittiriyoruz ve işlem tamam!
